Termowizja 3D
Termowizja 3D
Zestaw do stworzenia unikatowego stanowiska „Skaner 3D z opcją termowizji” (stanowisko pomiarowe do wykonywania trójwymiarowych skanów termowizyjnych).
Urządzenie jest pomysłem autorskim zespołu naukowego MLBE.
Zestaw składa się z elementów stabilnie ze sobą połączonych oraz umożliwiających jednoczesną współpracę w robieniu dokumentacji zdjęć 3D oraz termogramów.
Zestaw składa się z następujących elementów:
1. Skaner 3D laserowy do pomiarów geodezyjnych
- skaner przeznaczony do zastosowań geodezyjnych z opcją skanowania obiektów budowlanych;
- typ pomiaru odległości – laser impulsowy;
- zasięg pomiaru minimum 240 m przy odbijalności 80%;
- zakres obserwacji skanera: poziomo 360°; w pionie min 90°;
- prędkość pomiaru minimum 40 000 pkt/s;
- praca co najmniej 3h ciągłego skanowania (w zestawie zapas do pracy min 10 h);
- zakres prac temperaturowych -10 do +50°C;
- obsługa z zewnętrznego urządzenia poprzez sieć wi-fi.
2. Zestaw do pomiarów lokalizacyjnych GNSS-RTK
– lokalizacja geograficzno-geodezyjna do współpracy ze skanerem laserowym
- odbiornik GNSS jest zintegrowany w stopniu umożliwiającym współpracę w jednej szczelnej obudowie następujących elementów: odbiornika, anteny GNSS, modemu GSM/GPRS oraz modemu radiowo nadawczo odbiorczego;
- wbudowany port bluetooth do komunikacji z kontrolerem, odporny na upadki z wys. 1,5 m, odporny na wibracje;
- podstawowy pakiet oprogramowania (licencja typu USB dongle) do podstawowych elementów pomiarowych jak wyświetlanie chmury punktów, połączenie danych z kilku stanowisk, wpasowanie we współrzędne itp. na urządzeniu mobilnym (dołączonym do zestawu).

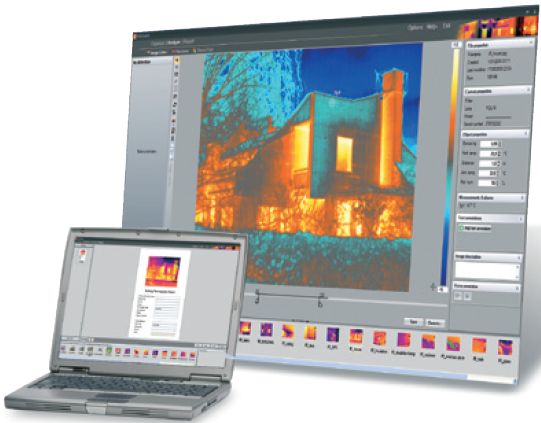

3. Oprogramowanie umożliwiające współpracę pomiędzy urządzeniami: skanerem 3D oraz kamerą termowizyjną

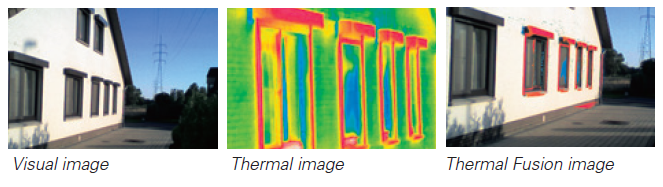

- oprogramowanie automatyczne nakładanie koloru na skan, umożliwiające nakładanie tekstury lub termogramu na model 3D pozwalające na uzyskanie wizualizacji termograficznej 3D;
- oprogramowanie ma protokół otwarty do wprowadzania korekt związanych z parametrami pomiarowymi;
- zestaw niezbędnych narzędzi oprogramowania:
importowanie danych LIDAR (radar laserowych lotniczych) i z naziemnych skanerów laserowych;
chmura punktów filtrowanie i edytowanie;
"chmura do chmury" wpasowanie dwóch zbiorów poprzez wzajemne dopasowanie kształtu i georeferencja (nadawanie współrzędnych układu geodezyjnego); rodzaj tworzenia siatki:
uniwersalny oraz siatka o zmiennej rozdzielczości,
siatka "Delaunay" na elewacji budynku,

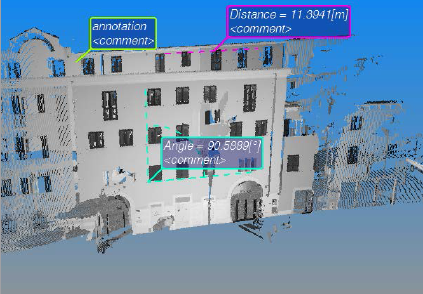

siatka topograficzna; wirtualne punkty skanowania (re-scan) i grupowanie danych; narzędzie do weryfikacji płaskości i wykrywania zmiany na C kalibracji dowolnej kamery cyfrowej i mapowanie tekstur w wysokiej rozdzielczości; wewnętrzne narzędzia kalibracji kamery; przekroje; tworzenie ortofotomapy, cylindrycznych i sferycznych, wydobycie obrazu; ortofotomapy przy wysokich rozdzielczościach modeli z teksturami; liniowe odległości, liczenie powierzchni i objętości, link do programu AutoCAD; automatyczne wykrywanie krawędzi na modelu Mesh; adnotacja i link do pliku zewnętrznego; 3D fly-through – robienie filmów wideo z przelotu nad modelem 3D.

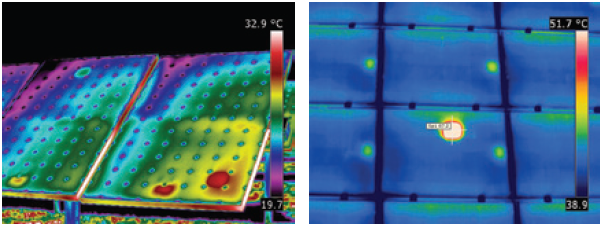

4. Zestaw kamer stacjonarnych termograficznych współpracujących ze skanerem termowizyjnym 3D wraz z osłonami przemysłowymi
- kamery termowizyjne współpracujące ze
skanerem 3D, oraz umożliwiające wykonanie obrazów termowizyjnych w ujęciu 3d
- rozdzielczość 640x480 pikseli;
- czułość temperaturowa mniejsza niż 0,05°C (dla 30°C);
- pasmo działania 7,5 – do min 13 μm zgodność ze standardem GigE Vision™ GigE Vision
– standardem przesyłu obrazu poprzez interfejs Gigabit Ethernet - GigE Vision jest pierwszym standardem umożliwiający przesył obrazu z wykorzystaniem taniego okablowania na stosunkowo duże odległości. Dzięki GigE Vision,
sprzęt i oprogramowanie pochodzące od rożnych producentów bez problemów komunikują się ze sobą.
- wysoka czułość < 50 mK Wysoka czułość kamery zapewniająca wykrywanie różnic temperatury poniżej 50mK.
- wbudowany interfejs Gigabit Ethernet dzięki szybkiemu interfejsowi komunikacyjnemu możliwe jest przesyłanie 16-bitowych obrazów do komputera
- możliwe wprowadzanie emisyjności 0,01-1,0
